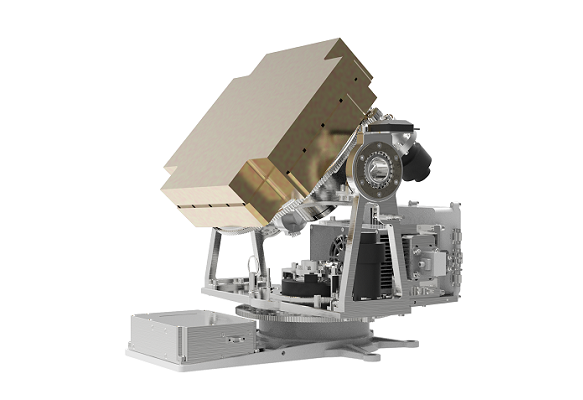

简介
自动寻星功能：一键锁星，开机后自动跟踪锁星，并完成入网；
波束切换功能：能够通过OPENAMIP协议实现跨波束自动切换；
状态监控功能：能够实时记录并显示天线的工作状态；
具有掉电记忆和保护功能，具有开机自检和故障告警功能；
产品满足适航取证要求。
本系统已安装在塞斯纳208B、Y5、Y12、Y12E、钻石DA42、GA-8等多种机型上实现装机应用，该系统应用场景广泛，可适用于森林防火、电力巡线、边防侦察、地理测绘、人与天气等。
|
参数名称 |
指标说明 |
|
天线类型 |
波导喇叭阵列天线 |
|
极化方式 |
线极化，自动调整 |
|
外形尺寸 |
≤400mm*395mm（直径×高） |
|
天线重量 |
≤13Kg |
|
系统电源输入 |
DC 18～32V |
|
额定功耗 |
≤90W（不含BUC） |
|
工作频率 |
Rx：10.7～12.75GHz Tx：13.75～14.50GHz |
|
天线面增益 |
Rx：28.7dBi@12.5GHz（LNB口） Tx：30.1dBi@14.25GHz（发射极化口） |
|
极化隔离度 |
≥30dB |
|
端口隔离度 |
≥85dB（整机） |
|
天线第一旁瓣 |
≤-12dB |
|
G/T值 |
7.4dB/K（10°仰角，常温27℃，LNB噪声系数参考上值，不含罩） |
|
EIRP |
43.1dBW（40W功放，功率参考上值，不含天线罩） |
|
方位运转范围 |
360°连续旋转 |
|
俯仰运转范围 |
0°～90° |
|
极化运转范围 |
≥180° |
|
速度&加速度 |
方位/俯仰/极化速度60°/S；方位/俯仰/极化加速度200°/s2 |
|
跟踪方式 |
惯导测量、信标/载波跟踪 |
|
跟踪精度 |
0.2°（R.M.S） |
|
初始捕星时间 |
≤180s |
|
遮挡再捕获时间 |
10s（≤10min遮挡时间） |
|
接口 |
航插电源 |
|
数据（RS422） |
|
|
RX&TX射频接：SMA |
|
|
控制方式 |
RS422远程终端控制或MODMAN控制 |
|
工作温度 |
-45℃～+70℃ |
|
环境要求 |
RTCA /DO-160G |
|
设计参考标准 |
RTCA-DO-254/DO-178 |
机载卫星通信控制终端MODMAN作为卫星通信链路重要的组成部分，将调制解调器（Modem）、控制单元（ACU）、视频编解码器等高度集成。该终端具有信号处理、系统控制、视频语音输出等功能。
MODMAN技术指标（舱内单元）
|
项目 |
参数描述 |
|
外形尺寸 |
416mm(L)×220mm(W)×110mm(H) |
|
重量 |
≤6.5kg |
|
输入电压 |
DC18~32V |
|
功率 |
60W |
|
工作环境温度 |
-20℃~60℃ |
1）MODEM技术指标
项目
参数描述
网络拓扑
Star
Downstream
Upstream
DVB-S2
ATDMA
调制方式
QPSK，8PSK，6APSK，32APSK
BPSK，QPSK，8PSK
FEC
LDPC，1/4 - 8/9
2D 16-State，1/2 - 6/7
最大符号率
1～45Msps
128ksps～7.5Msps
最大信息率
149.7Mbps
19.2Mbps
最大IP数据速率
59.2Mbps
16Mbps
扩频
高达7.5MCPs；传播因子：2、4、8
卫星通信接口
Tx IF：Type-F，950～1950MHz，+3dBm/-35dBm
Rx1/Rx2*IF：Type-F，950～2150MHz，-5dBm(max)
composite/-130+10*Log10(Sym rate)dBm(min) single carrier
10MHz/50MHz IFL BUC reference
数据接口
局域网：8端口以太网交换机，10/100，802.1q VLAN
RS-232，RJ45（控制台连接）
支持的协议
TCP，UDP，ACL，ICMP，IGMP，RIP Ver2，Static Routes，NAT，DHCP，DHCP Helper，Local DNS Caching，OpenAMIP，cRTP and GRE
2）编码器技术指标
| 项目 | 参数描述 | |
| 视音频 | 视频输入 |
2路视频输入（支持HDMI&SDI，同时选择一路输入） |
| 视频编码 |
H.265，H.264SVC、H.264双通道压缩编码方式 |
|
| 分辨率 |
1080P、720P、D1 |
|
| 帧率 |
3～60帧/s(默认15帧/s) |
|
| 音频接口 |
1路2合1（3.5mm耳麦）音频输入/输出 |
|
| 音频编码 |
G.711音频压缩、带纠错和加强功能 |
|
| 网络 |
4G |
支持电信/移动/联通4G 全网通网络接入网络制式 |
| 有线 |
支持网络速率；80kbps～8Mbps |
|
| 存储 | TF卡 |
最大支持64G；连续存储，自动分段，按时间录像 |
| 接口 | SIM卡 |
1个弹出式UIM（SIM）卡座 |
| 传输速度 |
支持60kbps～10Mbps可调，默认256kbps |
|
